什么是精密零件加工的方位公差

发布时间:2021-06-15 点击次数:678
【摘要】:精密零件加工的方位公差是相关于参阅方位的实践总改变。方位公差用于束缚测量元件在机械零件上的实践方位与志向方位之间的差异,志向方位由参阅标准或理论上正确的标准承认。与形状公差一样,方位公差的每一项都是经过方位公差带来束缚零件的实践元素在特定区域内改变。因为加工时采用公差带的概念,方位公差带不只束缚了被测元件的方位过失,并且还束缚了元件的形状过失。与形状公差带不同,方位公差带有必要与基准具有对应联系。基准在被测元素的方位公差带上起定向和定位的作用。

       精密零件加工的方位公差是相关于参阅方位的实践总改变。方位公差用于束缚测量元件在机械零件上的实践方位与志向方位之间的差异,志向方位由参阅标准或理论上正确的标准承认。与形状公差一样,方位公差的每一项都是经过方位公差带来束缚零件的实践元素在特定区域内改变。因为加工时采用公差带的概念,方位公差带不只束缚了被测元件的方位过失,并且还束缚了元件的形状过失。与形状公差带不同,方位公差带有必要与基准具有对应联系。基准在被测元素的方位公差带上起定向和定位的作用。

                                          川奇精密

(以平面为基准的平行度公差带)

      精密零件加工方位公差可分为三类:定向公差,定位公差和跳动公差。方向公差是所测量的实践元素到特定方向的志向元素所容许的改变量。志向元素的方向由参阅视点和理论正确视点承认。定向公差分为三个项目:平行度,垂直度和倾斜度。定位公差是所测量的实践元素到志向方位元素的容许改变的总量。志向元素的方位取决于参阅值和理论上的正确大小。定位公差分为三部分:方位同轴度和对称性。

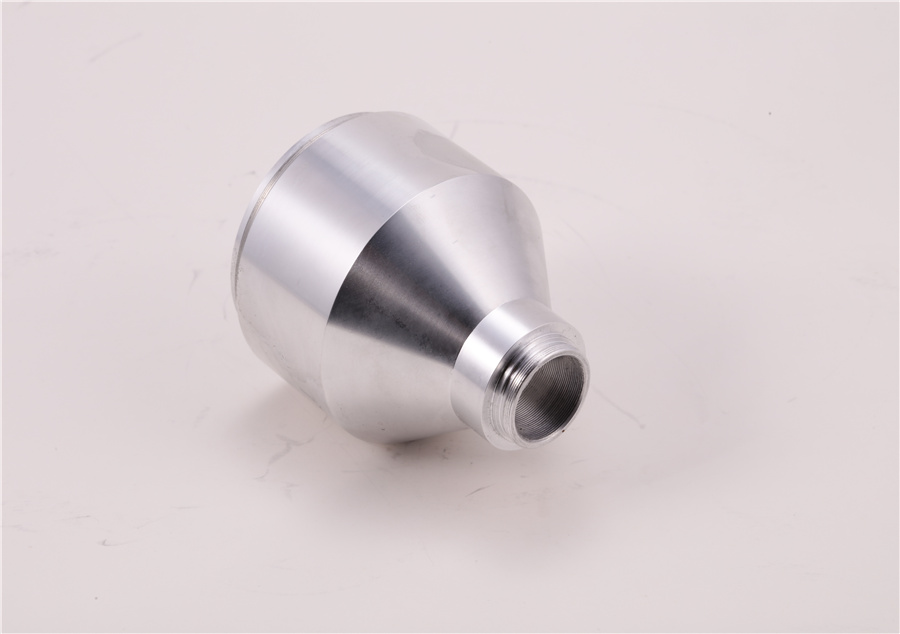

(精密零件加工)

     跳动公差是当测量的实践元素旋转而没有轴向运动或绕参阅轴连续旋转时的最大容许跳动。所谓的最大跳动是指指示器在给定方向上测得的最大读数和最小读数之差。跳动分为圆形跳动和彻底跳动。

 圆跳动:是指被测实践表面绕基准轴线作无轴向移动的反转时,在指定方向上指示器测得的最大读数差。

 彻底跳动:是指被测实践表面绕基准轴线作无轴向移动的反转时,一起指示器作平行或垂直于基准轴线的移动,在整个过程中指示器测得的最大读数差。

 关于精密零件加工的机械加工职业,拟定公差的目的是承认产品的几许标准,并使其在一定范围内改变,以满足交流和使用的要求。
